Tv Sharp Alexander Pro 21PF353EA Gambar Berbintik

Semalam datang seorang pasien membawa tv tabung merk sharp alexander pro dengan type 21PF353EA dengan keluhan gambarnya kabur berbintik tetapi suara normal dan ada dichannel tertentu gambar bersih tetapi berbayang, langsung saja kucoba tv ini tampak gambarnya berbintik seperti gambar dibawah.

Langkah pertama kubuka chasing tv ini, kuukur tegangan dipin tunernya ternyata normal saja, tegangan 5v, 33v, SCL & SDA hadir semua, kecutigaan langsung tertuju pada tunernya.

Penggantian tunerpun dilakukan dan setelah terpasang tuner pengganti saatnya ujicoba craaakk....

ternyata tidak ada efeknya gambar masih banyak semutnya, kucoba mengganti elco pin AGC, elco 5v tuner dan 33v juga tidak ada perubahan, coba masuk service mode, setelah itu kunaikan dan kuturunkan parameter AGC ternyata tidak ngefek. hmmm......

Kecurigaan berikutnya pada komponen saw filter dipcb tertulis SF201, karena tidak punya saw filter yang sama akhirnya kuganti dengan saw filter cabutan dari board tv bekas, dalam hati bertanya-tanya kira-kira bisa gak ya karena beda no partnya dan juga beda sizenya, dengan penuh rasa penasaran kupasang saw filter cabutan tadi dan saatnya ujicoba craaakkk...... gambar semut nongol dan kutancapkan kabel antena alhamdulillah gambarnya langsung cling....

Untuk mempermudah berikut komponen yang diganti

Demikian share kali ini semoga bermanfaat buat rekan-rekan semua. Tetap Semangat

Tv Sharp 29DXS253E2 siaran tidak bisa nyantol, auto search langsung protek

Beberapa hari yang lalu dapat servisan Tv tabung merk sharp dengan seri alexander slim 2 29" menggunakan ic Ixd067, keluhan tv ini siaran tidak bisa nyantol dan jika diauto search maka tv ini langsung protek. Ok langsung saja kucoba tv ini dan ternyata benar begitu tv ini start siaran seperti auto search dengan sendirinya padahal tidak ada tombol yang lengket, begitu dicoba auto search tv ini langsung protek hhhmmm....
Langkah pertama kuukur tegangan 33voltnya ketika tv pertama hidup, hasil pengukuran pertama start 12v dan berangsur turun hingga 7v, cek zener 33v masih bagus, cek elco 33v nya juga masih bagus.
Kutelusuri sumber tegangan 33volt ternyata diambil dari tegangan video 200v melalui resistor R636 dengan nilai 39ohm 3w dari pengukuran tegangan kecurigaan pada resistor ini, penggantian resistor pun dilakukan dengan nilai yang sama setelah itu saatnya uji coba craaakkk...... tampak dilayar siaran sudah tidak bergeser lagi dan dicoba auto search alhamdullah tidak protek lagi dan siaran dapat tersimpan. Aneh memang resistor diukur sehat saja tetapi ketika diberi tegangan langsung drop.

Untuk mempermudah berikut letak resistor yang diganti

Demikian share kali ini semoga bermanfaat buat rekan-rekan semua. Tetap semangat

Upgade Power Amplifier Mobil 4 Channel

Pada kesempatan kali ini saya akan berbagi cara upgrade power amplifier mobil, bukan ganti power ampliflier yah hehehe...
tetapi yang saya lakukan mengganti transistor final power amplifier dengan watt yang lebih tinggi.
Power amplifier yang kuupgrade kali ini merk Momentum 4 channel seri DB450.4 BT seri yang sudah ada bluetoothnya. setelah kubuka cover power amplifier ini tampak final amplifier ini menggunakan transistor final 2SC5198 beserta pasangannya 2SA1941 dan drivernya menggunakan transistor BD139 & BD140, untuk mosfet power supply menggunakan mosfet 50n60.
Karena power ini 4 channel yang akan saya upgrade hanya 2 channel yaitu channel yang akan digunakan untuk menggerakkan subwoofer JBL 12" yang dipasang secara bridge diimpedansi 4ohm.
Pertama-tama kuganti transistor driver BD139 & BD140 dimana jika dilihat datasheet transistor ini dengan VCEO & VCEO dan PC 80volt watt transistor ini kuganti dengan Tip41c/Tip42C sebanyak 2 pasang dengan datasheet VCEO & VCEO 100volt  dan PC 65watt, stelah itu transistor final 2SC5198/2SA1941 dengan datasheet VCEO & VCEO 140volt dan PC 100watt  kuganti dengan transistor toshiba 2SC5200/2SA1943 2 pasang VCEO & VCEO 230volt dan PC 150watt, karena bodi transistor ini lebih besar terpaksa kakinya ditekuk sedikit. Untuk bagian power supply juga kuupgrade dengan mengganti 6 pcs mosfet dibagian power supplynya dimana aslinya menggunakan mosfet 50n60 dengan datasheet 50ampere 60volt kuganti dengan mosfet IRF3205 dengan datasheet 110ampere 55volt jika tidak diupgrade juga takutnya malah jebol power supplynya.
Sebenarnya kalau mau lebih mantab lagi trafo donat, dioda NFR12C diganti juga dan finalnya menggunakan transistor sanken alegro 2SC6011/2SA2151 yang besar bodinya mirip dengan aslinya, cuma saya kesulitan mencari ketiga komponen tersebut. Elco power supply juga lebih baik ditambah.
Seperti inilah penampakan dalaman power amplifiernya setelah diupgrade.

Setelah diujicoba hasilnya cukup memuaskan, mampu mendrive subwoofer JBL S2-1224 yang diset pada impedansi 4ohm bridge untuk impedansi 2ohmnya saya belum berani coba takut jebol powernya hehehe...

Demikian share kali ini semoga bermanfaat buat pengunjung semua.

Memperbaiki tv lcd LG M2241-PT Mati Total

Beberapa hari lalu dapat servisan tv Lcd 22" merk LG dengan seri M2241-PT dengan keluhan mati total, setelah kucoba tv ini led indikator padam sama sekali, segera kubuka cover tv ini cek sekring aman saja, kuukur tegangan standby drop, cek tegangan elco besar ada.
Untuk memastikan blok yang bermasalah kulepas soket power supply yang menuju ke main board tv ini ternyata tegangan standby bisa keluar, kupaksa on power supply tv ini ternyata semua tegangan terukur normal. cek pin soket dari psu pada mainboard tv ini ternyata terukur short, untuk memastikan komponen yang short kupasang kembali soket kabel psu kemainboardnya dan kunyalakan sambil meraba komponen yg panas, ternyata ada 1 capasitor yang panas yaitu C511 kulepas dan kuukur capasitor ini ternyata memang benar short, kucoba menghidupkan tv ini tanpa capasitor led indikator bisa hidup. karena tidak tau ukuran capasitor ini akhirnya kuambil dari capasitor bekas mainboard tv yang mirip besarnya dan langsung kupasang pada maiboard tv ini dan alhamdulillah tv bisa hidup dengan normal, kucoba hingga 1jam ternyata tv bisa hidup dengan normal.

untuk mempermudah berikut letak capasitor yang diganti.

Demikian share kali ini semoga bermanfaat bagi pengunjung semua. ini merupakan pengalaman pribadi, ciri kerusakan bisa saja sama tetapi belum tentu sama letak kerusakannya. Tetap semangat.

Tv Tabung Sharp Ic STRG5653 jebol terus

Beberapa hari yang lalu kedatangan tv tabung merk sharp seri 14V20 dengan keluhan mati total, langsung saja kucoba tv ini ternyata benar tv ini mati total led indikator tidak menyala sama sekali. Tanpa basa basi kubuka cover tv ini dan  tampak sekring tv ini putus, biayanya sekring putus pasti ada penyebabnya kemudian kuukur pin + & - elco 400v nya ternyata terukur short, singkat cerita setelah kutelusuri area primer regulator ternyata ic regulator STRG5653 pecah pada bagian bawahnya hmmmm ternyata ini biang putusnya sekring. Langsung saja kuganti ic ini dan sekalian sekringnya setelah kedua komponen diganti saatnya uji coba crrraaakkk... terdengar bunyi pletess....  disertai asap dan bau komponen yang hangus. setelah diamati ternyata ic regulator STRG5653 hangus terpanggang hmmmm... sepertinya ada komponen lain yang problem sehingga ic regulator jebol lagi. satu persatu komponen yang ada diarea primer regulator kuukur ternyata ada 1 resistor yang putus posisinya dibelakang heatsink ic regulator yaitu R708 dengan nilai 680ohm. Langsung saja kuganti resistor ini dengan nilai yang sama dan kuganti kembali ic strg5653 nya. setelah dua komponen tadi terpasang saatnya ujicoba craakkk.... lampu indikator menyala merah kupencet tombol on diremote led indikator berubah hijau beberapa saat kemudian gambar semutpun nongol dilayar. alhamdulillah ic regulator sudah tidak jebol lagi.

untuk mempermudah berikut letak resistor yang diganti

Demikianlah share kali ini semoga bermanfaat untuk pengunjung semua, ini merupakan pengalaman pribadi bukan copas dari blog lain, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. Tetap semangat

Tv Polytron tidak terima siaran

Pada kesempatan kali ini saya akan berbagi pengalaman tentang tv tabung polytron 21" PS52UM70MC dengan keluhan tidak terima siaran, langkah pertama yang dilakukan kuukur tegangan 33v pada pin tuner ternyata terukur drop 0V kutelusuri jalurnya ternyata ada 1 resistor yang hangus terbakar yaitu R804, tidak tau berapa nilainya tapi kupasang saja resistor 1ohm untuk menggantikan resistor yang terbakar, setelah resistor terpasang saatnya uji coba craaakkk.... resistornya tebakar lagi, kuambil multitesterku dan kuukur pin resistor R804 ke ground ternyata terukur short, sepertinya ada komponen yang short pencari an komponen yang short pun kulakukan akhirnya ketemu biangnya yaitu dioda zener 33v D522. langsung saja kuganti dioda ini dan juga resistor yang terbakar tadi. Setelah kedua komponen tadi terpasang saatnya uji coba craaakkk..... langsung kutancapkan kabel antenanya alhamdulillah siaran sudah bisa nyantol semua.

Untuk mempermudah berikut letak komponen yang diganti

Demikian share kali ini semoga bermanfaat buat rekan-rekan semua. tetap semangat

Tv LG Flatron 21" Gambar goyang seperti tidak sinkron

Beberapa hari lalu dapat servisan tv tabung merk LG Flatron 21" dengan type 21FC1CG-TH dengan keluhan gambar goyang seperti tidak sinkron tetapi Osd normal seperti gambar dibawah

Coba A/V mode juga sama gambarnya tidak sinkron Osd normal.
langsung saja kubuka chasing tv ini tampak dari pengamatan tidak ada komponen yang rusak, kuukur tegangan B+ ternyata normal, begitu juga tegangan 12v dari regulator juga terukur normal, pernah dapat kasus serupa tetapi Osd juga problem ic LV1116N yang rusak, tapi gak ada salahnya dicoba kebetulan ada stoknya, penggantian ic pun dilakukan, setelah ic LV1116N terpasang saatnya uji coba craaakk.... ternyata tidak ada perubahan. Mungkin firmwarenya kali ya?? fikirku...
Kuambil laptop dan alat eeprom programerku dan kuprogram ulang icnya ternyata juga gak berpengaruh, gambar masih sama hm....
Ukur tegangan pin 1 ic regulator Ic804 KA78R09 terukur 12v ternyata normal, ukur tegangan dipin 2 nya terukur 8.6v normalnya 9v dari pengalaman kalau turun sedikit biasanya aman saja, tapi kok ragu ya... Akhirnya kuputuskan mengganti Ic ini tetapi dengan tipe yang lain karena tidak ada stok yang sama yaitu diganti dengan 090Rda1 milik tv sharp. setelah ic regulator terpasang saatnya uji coba craaakk.... gambar semutnya langsung nongol, kutancapkan kabel antena alhamdulillah gambar bisa tampil dengan sempurna.

Untuk mempermudah berikut letak komponen yang diganti.

Demikian share kali ini semoga bermanfaat buat rekan-rekan semua. Tetap semangat

Perbaikan Tv Samsung 29" Flyback Berderik

Pada kesempatan ini saya akan berbagi pengalaman service tv tabung samsung 29" type CS-29Z58MN dengan ciri kerusakan flyback mengeluarkan suara berderik. Langkah awal kuukur tegangan B+ ternyata tegangan B+ over, untuk memastikan kucoba dulu regulator dengan menggunakan regulator gacun yang kusetting pada tegangan 120v dan ternyata sama saja flyback tetap berderik kemudian kulepas kembali regulator gacunnya, cek tr horizontal ternyata normal, cek capasitor diarea horizontal ternyata normal juga hmmmm..... sepertinya flybacknya yang rusak, tv ini menggunakan flyback dengan type FQH29A003 setelah yakin flyback yang rusak perburuan flyback pun kulakukan, kudatangi semua toko elektronik yang ada dikotaku ternyata tidak ada yang jual, begitu juga persamaanya. Akhirnya kupesan flyback ini via online.
Singkat cerita setelah kurang lebih 1 minggu sampai juga flyback yang kupesan dimeja kerjaku, dengan penuh keyakinan dan rasa percaya diri kupasang flyback baru ini pada pcb tv ini, setelah flyback baru terpasang saatnya uji coba craaakk.... terdengar suara tek..tek..tek..tek... dari dalam flybacknya ternyata sama saja, hmmm... sudah nunggu lama ternyata bukan flyback yang rusak ck..ck..ck..., coba tanya mbah google akhirnya ketemu blog nya pak marsono yang berisi penyebab suara berderik pada ic seri TDA akibat dari output horizontal oscilator yang frekwensinya kacau, tapi tv yang kugarap ini menggunakan ic zigzag seri VCT dimana pin FB-in (pin 11) tidak terhubung ke pin H-out flyback, setelah kubaca baik-baik skema tv ini akhirnya mulai ada titik terang, kucoba melepas solderan pin HLFB/H-sync (pin 28) Ic VCT dan kucoba menyalakan tv ini craaakk... ternyata flyback sudah tidak berderik lagi. kutelusuri jalur H-sync tadi menuju kearah flyback ada 1 komponen yang kucurigai yaitu C405 dengan nilai 680pf/1.6kv berwarna merah hati, kucabut kapasitor ini dan kuukur dengan smart tester ternyata normal saja, untuk meyakinkan kuganti saja capasitor ini dengan yang bodinya warna biru dengan nilai yang sama yaitu 680pf/2kv tetapi bodinya lebih kecil, setelah kapasitor baru terpasang saatnya ujicoba craaakkk..... alhamdulillah flyback sudah tidak berderik lagi dan gambarpun bisa tampil dengan sempurna.
Untuk mempermudah berikut letak capasitor yang kuganti.

Demikian share kali ini semoga bermanfaat buat rekan-rekan semua. tetap semangat.

Perbaikan Tv Panasonic TC-21FJ10JS Led Indikator Menyala Sekejap Kemudian Padam

Dapat lemparan dari tuser sebelah, sudah 2 minggu tv ini ku obok-obok tapi belum juga ketemu penyebabnya tv tabung merk panasonic dengan type Tc-21fj10js dimana problemnya ketika pertama start led indikator menyala hijau kemudian padam, jika tegangan B+ diukur dengan multitester ketika led indikator menyala terukur normal sekitar 140V kemudian berangsur turun hingga 0V jika diukur pin elco besar masih menyipan muatan menandakan regulator belum bekerja. Tv ini menggunakan Ic zig-zag VCT 49X3F Kucoba melumpuhkan proteksinya hasil nihil, kuputus jalur B+ keflyback dan kuganti Elco B+ nya hasil nihil, kucoba mengganti Ic regulator STR hasil juga nihil, kemudian kucoba lagi mengganti opto dan Ic Se140 juga tidak membuahkan hasil. hmmmm......
Akhirnya kufokuskan pemeriksaan pada semua komponen resistor,elco,dioda capasitor diarea primer regulator akhirnya ketemu 1 buah resistor yang putus yaitu R854 dengan nilai 47ohm/2watt, jika dilihat fisiknya tidak mencurigakan sama sekali kalau resistor itu putus. Setelah penggantian resistor R854 dengan yang baru dan menyambung kembali jalur B+ keflybacknya saatnya uji coba craaakkk.... led indikator dapat menyala hijau tidak lama kemudian rasterpun nongol, ukur pin B+ alhamdulillah normal 140V. Alhamdulillah akhirnya setelah 2 minggu tv bisa hidup lagi.

Untuk mempermudah berikut letak komponen yang kuganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Led Toshiba 32P2300VJ Gambar Berbayang / Dobel Vertikal & Goyang

Beberapa hari yang lalu datang teman sekantor membawa tv led merk Toshiba type 32P2300VJ dengan keluhan gambarnya berbayang, saat kucoba tv ini tampak pada layarnya warna yang berubah-ubah kadang biru terkadang merah dan juga hijau, kutancapkan kabel antena gambarnya berbayang / double vertikal dan gambar goyang-goyang kira-kira seperti ini gambarnya

Jika dilihat dari ciri-cirinya layar tv rusak pada salah satu rownya, langsung saja kubuka chasing tv ini dari pengamatan tidak ada komponen yang rusak baik diboard power supply maupun main boardnya. kuukur tegangan pada panelnya terukur 12V, cek tegangan dirow kiri dan kanan pada tcon ternyata tegangan normal saja tidak ada tegangan yang goyang-goyang, hmmmm...... positif layarnya yang rusak. Untuk problem seperti ini yang biasa kulakukan adalah memotong jalur salah satu row pada tcon kelayarnya atau istilah tusernya sunat panel he..he..he..
Langsung saja kuambil perlengkapan sunat panelku seperti pisau cutter yang baru lampu penerangan dan kaca pembesar, sebelumnya kulepas daluhu kabel flexible lvds yang nempel dicb tcon kemudian kukerik terlebih dahulu jalur yang akan disunat/dipotong hingga tampak lapisan tembaga pada pcb tconnya, kemudian kubersihkan pcbnya dengan tiner agar mudah menyambungnya jika salah potong, setelah bersih potong jalur 1 kali tarikan dengan pisau cutter ingat... cukup satu kali tarikan saja biar mudah nyambungnya jika salah potong. untuk tv yang kukerjakan saat ini ada 11 jalur yang kupotong yaitu pada bagian row kirinya. Setelah jalur dipotong kupasang kembali kabel lvdsnya dan saatnya uji coba craaakkk..... tampilah gambar semut jika diamati osd sudah tidak berbayang lagi kutancapkan kabel antena alhamdulillah berhasil dengan 1 kali potong gambarnya sudah normal tidak double dan berbayang lagi.

Perlu saya sampaikan, cara ini dilakukan oleh orang yang berpengalaman karena jika salah potong akibatnya gambarnya malah hilang dan jalur yang dipotong kira-kira sebesar rambut jadi saran saya serahkan pada ahlinya tapi kalau teman-teman mau mencobanya sendiri silahkan resiko ditanggung masing-masing. Untuk mempermudah berikut jalur yang dipotong

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Memperbaiki Tv LCD LG 32LK310-TA Mati Total

Beberapa hari lalu datang kostumer mengantar tv lcd bermerk LG type 32LK310-TA dengan keluhan mati total.
Langsung saja kubuka chasing tv ini, setelah chasing tv terbuka pengamatan langsung tertuju ke board power supply nya, dimana tampak pada power supply ada 1 buah elco C253= 1000uf/25V yang bunting pada bagian atasnya dan 1 buah Ic IC500 yang pecah pada bodynya, saya tidak tau berapa nomer part ic ini karena pecahan ic ini tidak saya temukan.
Setelah browsing dan tanya mbah google akhir dapat juga nomer part ic ini yaitu ICE3BR4765JZ sempat berburu ic ini dikotaku tetapi tidak dapat juga. Akhirnya kuputuskan menggunakan gacun 5 kabel, sebelum mulai memasang gacunnya kuukur terlebih dahulu komponen yang berhubungan dengan IC500 tadi ternyata didapati sekring F501= 3.5A dalam keadaan putus, R504 2,2ohm juga dalam keadaan putus dan zener ZD501 = 16v dalam keadaan short. Dari hasil pengecekan berikut gambar komponen yang rusak dan akan diganti

Penggantian pemainpun dilakukan seperti F501,C253, R504 dan ZD501, untuk IC500 kuganti dengan menggunakan gacun 5 kabel untuk cara pemasangan gacun bisa dilihat disini. Setelah gacun terpasang untuk mencegah hal-hal yang tidak diinginkan kulepas terlebih dahulu soket kemainboard dan saatnya ujicoba craaakkk.....  tegangan standby terukur 3.5v itu berarti normal, kuberi tegangan 3.5V pin PS_on melalui resistor 100ohm ternyata tegangan 12V & 24V juga bisa hadir, kuberi tegangan pin BL_on melalui resistor 100ohm ternyata backlight dapat menyala dengan normal. Dari percobaan diatas maka kusimpulkan bahwa power supply ini siap digunakan. Langsung saja kupasang soket ke mainboardnya dan kembali saatnya uji coba craaakk.... lampu led indikator menyala merah kutekan tombol power dipanel tv lampu led indikator berubah menjadi biru dan tidak lama kemudian tampil lah gambar dilayarnya

Berikut foto pemasangan gacunnya

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Memperbaiki Tv Polytron USlim PS 52UV81G Protek

Semalam kedatangan pelanggan membawa tv merk polytron uslim 21" type PS 52UV81G, kata yang punya tv tidak bisa on, langsung saja kucoba tv ini craacckk... tv bisa start pada layar sempat tampil logo polytron setelah itu kembali standby, kutekan tombol ch+ tv kembali start kemudian standby lagi hmmmm.... sepertinya tv ini protek. Langsung saja kubuka chasing tv ini seperti biasa kubersihkan terlebih dahulu papan pcbnya dari debu, dari pengamatan fisik komponennya tidak ada komponen yang mencurigakan.
Tv ini menggunakan Ic Micom tipe HBT 05-001G pengecekan awal kuukur dulu tegangan B+ ternyata normal, ukur tegangan video juga normal, begitu juga dengan tegangan supply vertikal juga normal,ukur tegangan 8v & 5v juga normal, pin proteksi ic hbt jenis ini ada pada pin 67 ketika tv start normal tegangan dipin ini sekitar 4v s/d 5v jika tegangan 0v maka tv ini akan terproteksi. ok langsung saja kuukur tv ini ketika pertama start pada pin ini terukur 0v dan ketika protek terukur 4.6v hmmmm... pantas saja tv ini protek. setelah ditelusuri ternyata tegangan protek tv ini disampling dari ic vertikal melalui elco C402 dengan nilai 1uf/50v, langsung saja kuganti elco ini dengan nilai yang lebih besar yaitu 2,2uf/50v, setelah penggantian elco saatnya ujicoba craaakkk.... tv bisa start tidak lama kemudian tampil logo polytron kutunggu 5detik,10detik dan 15detik alhamdulillah sudah tidak protek lagi. untuk lebih meyakinkan kucoba tv ini selama 1jam dan hasilnya memuaskan.
Untuk mempermudah berikut letak elco yang diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Tv LG Flatron 21FB7CG-T3 Gambar Goyang & Tidak Raster

Datang seorang teman membawa tv crt merk LG dengan type 21FB7CG-T3 dengan keluhan tidak ada siaran dan suaranya, langsung saja kucoba tv ini ternyata pada layar tidak tampil rasternya dan gambar goyang-goyang, kupencet tombol dipanelnya juga tidak berfungsi, OSD juga tidak tampil & suara juga tidak ada. Seperti inilah tampilan layarnya

Tv ini menggunakan Ic LV76213 3C 5AC8 dari pengamatan ternyata ada 2 elco yang hampir mbeledos bagian atasnya elco pertama diarea vertikalnya dengan nilai 470uf/35v dan yang kedua dekat ic micomnya dengan nilai 470uf/10v, tanpa basa basi langsung saja kuganti kedua elco ini dan langsung uji coba craaakk.....  loh.. kok gak ada perubahan, ukur tegangan dari B+ sampai supply tegangan 5v normal semua hmmm... sebelum melangkah lebih jauh kucoba flash dulu Ic eepromnya, kusiapkan laptop dan alat flash programerku sembari menunggu laptop booting kucabut ic eeprom dari Pcb tv, pada papan pcb tertulis IC02 dengan part number 24L16, seperti biasa kubackup dulu data diIc eepromnya kemudian dihapus isinya dan selanjutnya diisi dengan firmware yang baru setelah selesai diprogram kusolder kembali ic eeprom 24L16 keposisi semula dan saatnya uji coba craaakk..... tidak lama kemudian tampil raster pada layarnya tetapi ukurannya mengecil atas dan bawahnya, untuk melebarkan gambarnya kucoba masuk service mode tv ini dengan menekan tombol menu dipanel tv dan menu diremote secara bersamaan kupencet tombol menu sekali lagi hingga tampil menu V Pos, V lin, Va Dll untuk melebarkan atas bawahnya dengan menambah nilai Va nya seperti gambar dibawah, untuk menyimpan tekan tombol ok

Alhamdulillah akhirnya kelar juga tv ini, untuk mempermudah berikut letak ic eeprom dan elco yang sudah diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Aktif Speaker Polytron PAS 081 Hidup Tapi Tidak Ada Suaranya

Beberapa hari yang lalu datang pelanggan membawa active speaker merk polytron PAS 081 dengan keluhan active speaker bisa hidup tapi gak ada suaranya, ok langsung saja kubuka box active speaker ini dari pengamatan tidak ada komponen yang mencurigakan ukur 2 Pasang transistor final Tip41/42 masih bagus, kayaknya mesti ukur tegangan dulu nih fikirku, langsung kuukur tegangan di C517 & C519 terukur 6v & -6v lah...  paling tidak normalnya ada tegangan +24v & -24v kucabut jumper yang dekat elco C517 & C519 kalau gak salah J506 & J507 ternyata tegangan terukur normal +28v & -28v hhmmm....sepertinya ada komponen yang setengah short, singkat cerita setelah dicek penyebab dropnya tegangan adalah 1 transistor mungil T621 = C945 sembunyi dibawah resistor hehehe....
Setelah penggantian resistor alhamdulillah active speaker sudah bersuara lagi.
Untuk mempermudah berikut letak transistor yang diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Memperbaiki Tv polytron Lsidi Protek

Beberapa hari lalu masuk tv polytron Lsidi 21" PS 52UM70WM dengan keluhan tv mati sendiri, langsung saja kucoba tv ini craakk... beberapa detik setelah start langsung standby, sebelum standby logo polytron dan siaran sempat ada, pencet tombol power diremote tv bisa start lagi dan kemudian standby lagi. kalau dari ciri-cirinya sepertinya tv ini protek. langsung saja kubuka chasing tv ini, tampak pada micomnya menggunakan ic yang ada logo XBR proteksi ic ini menggunakan aktif low pada pin 67, langsung saja kuukur pin ini ketika tv start dan benar ternyata tv ini protek karena pada pin 67 terukur 0V, sepertinya ada tegangan yang ngaco nih... sehingga proteksi aktif, untuk mencari penyebab proteknya maka kulumpuhkan terlebih dahulu titik proteknya agar tv tetap bisa hidup saat pengukuran yaitu dengan melepas solderan pin kolektor transistor T703, segera kusedot timah pada pin kolektor T703 dan kucoba menyalakan tv ini cracckk..... tv sudah tidak standby lagi sehingga mudah untuk mengukur semua tegangannya. Ukur tegangan B+ 115v good, teg 12v good, teg 8v good, teg 5VA & 5VD juga good, beralih ke tegangan vcc ic vertikal juga normal, beralih lagi ketegangan video juga good hemmm.... apanya lagi ya? jika dipehatikan tampilan gambar pada layar tv normal-normal saja begitu juga dengan suaranya. Ok lanjut diukur lagi pin basis T701 ternyata terukur 0V atau Low harusnya ada tegangan high dipin ini sehingga dipin kolektor T701 akan  low dimana pin kolektor transistor T701 terhubung ke pin basis transistor T703 yang juga mendapat tegangan low sehingga pin kolektorT703 menjadi high (4.5v) dan diteruskan ke pin 67 Ic Hbt 01-05 melalui R703, dari pengukuran diatas sepertinya problemnya ada disystem proteksinya, lanjut ukur pin anoda D705 0v nah ini dia harusnya ada tegangan 5v dipin ini lanjut ukur pin R714 terukur 12v nah ini dia sepertinya resistor R714 nya yang rusak, langsung saja kuganti dengan resistor yang baru dengan nilai yang sama yakni 1k ohm, setelah resistor baru terpasang saatnya uji coba craaakk.... pada layar tampil logo polytron kemudian tampil juga gambar siarannya. Alhamdulillah cuma ganti resistor. Penasaran dengan resistor yang kuganti,diukur pakai tester kok normal saja dan diukur pakai lcr meter juga normal. hmmm.....

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Sharp Alexander Slim Led Indikator Menyala Sebentar Kemudian Padam

Beberapa waktu yang lalu dapat servisan tv sharp alexander slim 21AS353E2 kata yang punya tidak menyala sama sekali, begitu kucoba tv ini ternyata lampu led indikator sempat menyala merah beberapa detik kemudian padam.
Langsung saja kubuka chasing tv ini tampak pada area power supply elco 100uf/160v nya bunting pada bagian atasnya, cek Tr horizontal aman, cek dioda disekunder power supply aman juga, karena semuanya aman penggantian elco 100uf/160v pun dilakukan, setelah elco diganti saatnya uji coba craaakk.... lampu led indikator menyala kemudian padam, hmmm... sepertinya tidak ada perubahan, ukur tegangan B+ ketika led indikator menyala terukur sekitar 100v kemudian turun perlahan-lahan hingga lampu led indikator padam, kulepas jumper tegangan B+ ke flybacknya siapa tau flyback setengah short kemudian kuukur kembali ternyata sama saja. Kecurigaan awal optocoplernya sepertinya sudah error sehingga tegangan tidak bisa naik ke 125v penggantian optocopler Pc123 pun dilakukan setelah opto baru terpasang saatnya uji coba crrraaakkk.... lah kok gak ada perubahan, hmmm... sepertinya Ic stabilisernya error juga nih... kebetulan ada stocknya tinggal 1 akhirnya kuganti Ic703 dengan no SE125, setelah penggantian ic Se125 saatnya uji coba crraaakkk..... led indikator menyala merah kemudian berubah terang sembari kuukur tegangan B+ nya ternyata tegangan sudah keluar 125v itu tandanya tegangan B+ dipower supplynya sudah normal he..he..he.. Kupasang kembali jumper B+ ke flyback yang kulepas tadi dan saatnya uji coba craaakk.... alhamdulillah gambar dapat tampil dengan sempurna.

Untuk mempermudah berikut letak komponen yang sudah diganti.

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Led Sharp LC-40LE185I Led Indikator Merah Kedip-Kedip

Beberapa hari yang lalu datang pasien membawa tv led dengan keluhan lampu led indikator kedip-kedip merah, tv ini bermerk sharp 40" dengan tipe LC-40LE185I. Langsung saja kubuka chasing tv ini, langkah pertama kucek tegangan area board PSUnya, ternyata semua tegangan normal, karena psu normal maka kemungkinan problem ada diboard utamanya, untuk itu kecurigaan awal program tv ini error, ok langsung saja kuambil alat flash programerku dan kucabut IC3101 posisinya dekat dengan konektor kabel lvds pada mainboard tv ini, pada body Ic tertulis winbond 25Q64, setelah ic ini tercabut dari mainboard kemudian kupasang pada alat programerku klik read kok gak ada isinya, coba diflash juga error, hmmm.... sepertinya ic eeprom 25q64 nya sudah rusak, akhirnya kuganti dengan ic yang baru kebetulan stock ic ini masih ada. Kemudian kupasang ic yang baru pada alat programerku kemudian browse file firmware lah... kok firmware nya gak ada yang sama, tapi ada 1 file yang mirip cuma beda 1 huruf dibelakangnya yaitu LC-40LE185M, gak apa apalah gak ada salahnya dicoba fikirku, langsung saja kuwrite keic yang baru tadi hingga 100% kemudian kupasang ic ini ditempat semula, kutunggu ic hingga dingin dan saatnya ujicoba craaakk....... led indikator langsung berwarna hijau tidak lama kemudian tampil logo sharp pada layarnya, kutekan tombol menu lah.. kok tulisannya aneh, sepertinya huruf M pada firmware tadi menyatakan negara pembuatnya, langsung saja kucari menu untuk mengganti bahasanya, alhamdulillah ternyata ada bahasa indonesianya. langsung kucoba auto search alhamdulillah semuanya normal.

Untuk mempermudah berikut letak ic yang diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Tabung Warna Dominan Merah

Beberapa hari yang lalu datang seorang pelanggan membawa tv merk sharp dengan type 21DS353E2 dengan keluhan gambarnya merah, dari pengalaman tv tabung yang dominan warna tertentu bisa disebabkan tegangan RGB tidak imbang, adjusment diservice mode berubah, ic crhoma rusak, tegangan heater drop bisa juga akibat tabung yang rusak.

Ok langsung saja kita buka chasing tv ini, seperti biasa kubersihkan terlebih dahulu debu pada pcb tv ini, dari ciri cirinya pemeriksaan langsung ditujukan ke area RGB yaitu papan pcb yang ada dibelakang tabungnya, kuresolder terlebih dahulu pcb RGBnya kemudian kucoba tv ini craaakkk ternyata gambar masih dominan merah, kuukur satu persatu tegangan katoda R-G-B pada pin soket CRTnya, dari hasil pengukuran ternyata katoda R berbeda dengan katoda G & B. kulepas pcb RGB dari tabungnya setelah itu kuukur kembali pin katoda R-G-B nya ternyata setelah pcb RGB dilepas dari tabungnya tegangannya seimbang dari analisa pengukuran diatas disimpulkan katoda R pada tabungnya yang problem, untuk memperbaiki problem tabung dominan 1 warna biasa yang saya lakukan adalah dengan menembak katoda yang bermasalah dengan alat CRT restorer buatanku sendiri. Berikut foto ketika menebak tabung CRT yang dominan 1 warna

Alat CRT restorer buatanku ini terdapat 4 kabel output yang sudah dilengkapi capit buaya kecil dimana masing - masing kabel terdiri dari 2 kabel tegangan heater yang dapat diadjus, 1 kabel katoda dan 1 kabel G1. Sebelum menembak tabung pertama-tama tancapkan soket CRT ketabung (ingat soket CRTnya saja ya sob...) kemudian 2 kabel heater dijepit dipin heater soket CRT, kabel G1 dijepit dipin G1 soket CRT dan kabel Katoda dipin katoda yang akan ditembak. setelah keempat kabel CRT restorer terpasang ke soket CRT, selector tegangan heater seting di 6Vac dulu, kemudian tekan saklar Heater ke posisi on, biarkan hingga lampu filamen pada tabung menyala sekitar (10-15detik) setelah itu tekan saklar 220v perhatikan bolam dialat CRT restorer jika belum menyala naikan tegangan heater secara bertahap hingga menyala redup hingga semakin lama semakin terang, jika terlalu terang turunkan tegangan heater, untuk waktu lamanya ketika menembak tabung CRT sekitar 5 - 15menit/katoda, jika akan menembak katoda lainnya tekan saklar 220v keposisi off dan tekan tombol reset sekejap untuk membuang sisa muatan kemudian pindahkan kabel katoda kekatoda lainnya ulangi langkah diatas dan begitu seterusnya, setelah itu dinginkan tabungnya karena tabung CRT setelah ditembak pasti panas sob... oh iya... pada saat nembak tabung CRT posisi tvnya dalam keadaan mati ya...

Setelah tabung sudah dingin saatnya uji coba craaakkk...... alhamdulillah gambar cling dan tampil dengan sempurna

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Polytron uslim PS 52UV81G Standby

Kedatangan pelanggan membawa tv polytron uslim PS 52UV81G kata siempunya ketika sedang asik-asiknya menonton tiba-tiba tv standby. Langsung saja kucoba tv ini craack.... beberapa detik kemudian tv langsung standby kupencet tombol on craaakkk kemudian standby lagi, jika diamati pada layar tv sebelum standby pada layar tampil garis horizontal pada bagian bawah tv seperti gambar dibawah ini

Jika dilihat dari ciri-cirinya sepertinya bagian vertikalnya yang problem, ok langsung saja kubuka chasing tv ini, dari pengamatan sekilas tidak ada komponen yang rusak, kuresolder dulu area vertikalnya terutama dipin ic vertikalnya setelah itu kucoba lagi tv ini craaakkk.... ternyata belum ada perubahan, kucek elco diarea vertikalnya ternyata C408 sudah turun kapasitannya seharusnya 100uf hanya terukur 22uf, setelah penggantian elco C408 100uf/50v kembali lagi kucoba tv ini craaakkk.... hanya tampak garis horizontal ternyata belum berubah ck..ck..ck... sepertinya ic vertikal sudah rusak ini fikirku... akhirnya ic vertikal LA78141 kuganti baru juga dan craaakkkk.... alhamdulillah langsung tampil logo polytronnya.

Berikut letak komponen yang diganti agar tidak kesasar nantinya hehehe...

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan TV Led Panasonic TH-32C304G Suara Normal Tetapi Gak Ada Gambarnya

Beberapa hari lalu datang teman sekantor membawa tv led milik kantor merk panasonic TH-32C304G dengan keluhan ada suara tetapi tidak ada gambar, langsung saja kucek tv ini dan ternyata memang benar suara normal tetapi gambarnya gelap gulita cek menggunakan lampu hp pada layarnya ternyata tampak gambarnya remang-remang, dari ciri-cirinya sepertinya backlight mati. hal ini bisa disebabkan oleh lampu led yang mati atau bisa juga karena tegangan supply backlight yang tidak ada.
Langsung saja kubuka chasing tv ini dari fisik komponen tidak ada yang rusak, kuukur tegangan supply backlighnya ternyata normal dari hasil analisa bisa dipastikan lampu led backlight ada yang putus, untuk menggantinya pertama-tama kubuka panel layarnya, setelah panel layar terbuka tampak 2 baris rentetan led dimana masing-masing baris berjumlah 6 led. Satu persatu lampu led yang tersusun seri kuberikan tegangan 3V untuk mencari lampu led yang putus, dari hasil pengetesan ternyata ada 1 lampu led yang putus pada baris atas sebelah kanan.
Sebelum penggantian lampu led kulepas terlebih dahulu lensa led yang menempel pada PCBnya dan Seperti biasa untuk penggantian lampu led kugunakan plat heater kalau sobat belum punya bisa menggunakan setrika pakaian dengan cara menempelkan bagian bawah PCB led ke plat heater atau setrika. setelah timah mencair cabut led yang rusak dan ganti dengan led yang baru. Setelah lampu led terpasang pasang juga lensa yang dilepas tadi biasanya saya menggunakan lem LCD HP B8000. Setelah lensa terpasang kukembalikan lagi susunan layarnya seperti semula, memasang kembali mainboard dan kuhubungkan kembali konektor yang ada.
Setelah semuanya terkoneksi saatnya uji coba craaakkk...... led indikator menyala merah kupencet tombol power led indikator berubah hijau dan gambarpun bisa tampil dengan sempurna.

Alhamdulillah cuma ganti lampu led 1 biji hehehehe...

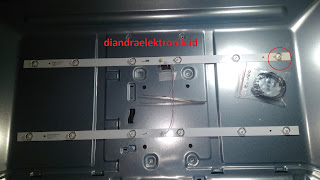

Untuk mempermudah berikut lampu led yang diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan TV LG CA-20A64 STR S5707 Mati Total

Beberapa hari lalu dapat lemparan dari teman tv jadul merk LG CA-20A64 dengan keluhan mati total, saat kucoba tv ini ternyata benar adanya lampu indikator tidak menyala sama sekali, langsung saja kubuka chasing tv ini dan seperti biasa kubersihkan terlebih dahulu pcbnya, dari pengamatan didapati sekring putus biasanya ada komponen yang short, untuk mencari komponen yang short pertama kuukur dioda diregulator ternyata masih normal ukur pin elco 450v nya ternyata short mmmm..... sepertinya IC regulatornya sudah short, dari hasil pemeriksaan awal maka disimpulkan IC regulator STR S5707 nya yang short dimana pin 1, 2 & 3 nyambung semua.
Sempat kesulitan cari ic tipe ini dikotaku, kudatangi beberapa toko elektronik yang ada dikotaku tetapi tidak ada satupun yang toko jual ck..ck..ck...
Akhirnya coba browsing datasheet ic ini kira-kira seperti ini pinoutnya

Jika diamati dati gambar ditas ternyata pin 1, 2 & 3 adalah sebuah transistor regulator berjenis NPN dari gambar diatas muncullah ide untuk mengganti pin 1, 2 & 3 dengan sebuah transistor regulator kali ini saya gunakan transistor 2SC5299. Cara pemasangannya pin 1 & 3 ic STR S5707 dipotong kemudian dengan menggunakan kabel pin kolektor transistor C5299 kusambung kePcb bekas pin 1 STR, pin emitor transistor disambung kepin 2 ic STR & pin basis transistor kePcb bekas pin 3 STR, transistornya sendiri kutempelkan pada pendingin Ic STR nya sehingga seperti foto dibawah ini

Setelah transistor modif terpasang saatnya uji coba craaakk..... lampu indikator menyala dan kutekan tombol CH+ dipanel tv craaakkk.... gambar semutpun tampil dengan sempurna.
Alhamdulillah akhirnya sukses juga modifikasi Ic STR s5707 nya hehehe....

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Panasonic TC-2088 Gambar Lama Baru Tampil

Kali ini kedatangan tv merk panasonic TC-2088 dengan keluhan lama baru bisa hidup, langsung saja kucoba tv ini kupencet tombol on lampu led indikator menyala kemudian kutekan tombol ch+ led indikator berubah hijau tetapi gambar tidak nongol hingga 15 detik gambar tampil sekejap kemudian kembali standby, kutekan lagi tombol ch+ led indikator kembali hijau dan beberapa detik standby lagi.
Dengan rasa penasaran kubuka chasing tv ini seperti biasa kubersihkan dahulu debu yang menempel pada board tv ini, dari pengamatan tidak ada komponen yang mencurigakan, tv ini menggunakan ic tunggal TDA9381 biasanya problem gambar lama nongolnya dapat diatasi dengan menyetel ulang trimpot screen pada flybacknya, kuputar trimpot screen mentok kekiri kemudian kunyalakan tv ini sambil memutar trimpot screen perlahan kekanan hingga gambar tampil, kemudian kucabut kembali steker tv beberapa detik kutancapkan kembali ternyata 10detik gambar bisa tampil dan sudah tidak standby lagi, kucabut lagi steker tv ini dan kuputar kekiri sedikit beberapa detik kemudian kutancap lagi hingga didapat 3detik gambar sudah bisa tampil, dari pengamatan ternyata pada layar bagian atas ada garis-garis hitam horizontal yang sangat mengganggu seperti gambar dibawah ini

Sepertinya area vertikal ada komponen yang rusak fikirku, kutelusuri supply Vcc Ic vertikalnya berasal dari D855 sebagai filternya elco C861 karena curiga dengan elco ini akhirnya kucabut elco ini dan kuukur dengan ESR meter ternyata elco 1000Uf/35V sudah turun kapasitannya dimana hasil ukur menunjukkan hanya sekitar 400uf, penggantian pemainpun dilakukan dan akhirnya craaakkkk.... alhamdulillah gambar dapat tampil dengan sempurna.

Untuk mempermudah berikut letak elco yang diganti dan skema bisa didownload disini

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Skema TV China

Silahkan dicocokkan IC yang digunakan
SKEMA TV CHINA  LC863248A, LA76814K, LA7840, LA4225A
SKEMA TV CHINA  LC863532C AN17821 LA76810 LA78040
SKEMA TV CHINA 2SC5148 LA8633XX LA76810 LA4285 LA7840
SKEMA TV CHINA 21T18PF TMPA8823 M36.200113145744
SKEMA TV CHINA TA8895 LA78040 TDA2003
SKEMA TV CHINA C2112 TMP87CK38N, TB1238AN
SKEMA TV CHINA JC16 LC863328 LA76818
SKEMA TV CHINA LA76931 LA78040
SKEMA TV CHINA LC86F3248A-Chassis-5Y02
SKEMA TV CHINA LC863232A  LA76812 STRF6654 LA7840
SKEMA TV CHINA LC863316A LA76810 LA7840 TDA4605
SKEMA TV CHINA LC8635328 LA76810 LA78040 AN5265
SKEMA TV CHINA MR2920 LA78041 LC863532 LA76818 LA4285 LA4287
SKEMA TV CHINA STV-2248 STR-G 6653
SKEMA TV CHINA T2976 TMPA8803CPAN-3UH5 TA8256 LA78041
SKEMA TV CHINA TDA11105PS-LA78040
SKEMA TV CHINA TDA11135 TDA4864AJ TDA9842AJ
SKEMA TV CHINA TMP8821 TDA8172 TDA7057QA
SKEMA TV CHINA TMPA 8893CRCNG7D65
SKEMA TV CHINA TMPA8873 LA78040 TDA2003
SKEMA TV CHINA TMPA8873, 8891, LA78040 TDA1030
SKEMA TV CHINA TMPA8896 LA7804041 LA42102 STRG5653
SKEMA TV CHINA VCT3803 MSP3463G TDA8359 STRF6456 TA8246

Perbaikan Tv Led LG 32LH500D Tidak Ada Gambar Tapi Suara & Backligh Normal

Tadi malam kedatangan tv led merk LG dengan type 32LH500D dengan keluhan gambarnya tidak ada tetapi suara normal langsung saja kucoba tv ini ternyata benar gambarnya tidak ada tetapi lampu backlight menyala normal dan suara normal. Seperti inilah tampilan layarnya

Langsung saja kubuka chasing tv ini karena kasusnya tidak ada gambar maka pengukuran langsung kufokuskan diarea tcon tegangan vcc ticon terukur normal 12,6V lanjut ke sekring tcon juga tidak masalah lanjut ke tegangan VGH juga terukur normal 32V terus apanya ya.... dari hasil pengukuran kusimpulkan sepertinya masalah firmware karena tegangan semuanya normal.
Langsung saja kubuka laptop dan alat flash firmware andalanku, kucabut ic eeprom U403 dengan p/n MX25L6406 dengan blower setelah ic terlepas dari papan pcb kupasang ke alat programerku, seperti biasa kubackup terlebih dahulu isi ic eeprom ini kemudian kuhapus isinya dan kucopy firmware baru keic eepromnya setelah selesai kembali kupasang ic eeprom kemainboard tv kutunggu ic eeprom hingga dingin dan saatnya uji coba craaakkk..... backligh tampak menyala kemudian tampil logo LG alhamdulillah cuma firmware yang corupt. Ku scan siaran tv nya juga nyantol semua.

Untuk mempermudah berikut letak IC eepromnya

Jika ada yang butuh firmwarenya bisa didownload disini
