TV LED Sharp Aquos LC-24LE175i Led kedip-kedip

Dari pengalaman sering kali ditemui tv sharp aquos led berkedip-kedip, sebelum memvonis mainboard yang rusak yang pasti mahal harganya ada baiknya coba dulu diflash ic memorinya seperti yang kulakukan pada tv sharp aquos LC-24LE175i berikut ini.

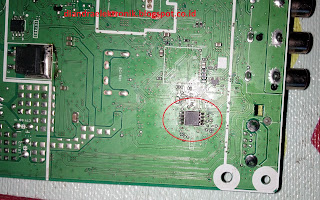

Siapkan firmware Sharp lc-24le175i nya, kemudian cabut ic eeprom 25Q64 letak komponennya ada dibagian bawah pcb

Siapkan alat flash eeprom atau eeprom programer dan pasang ic eeprom yang sudah dicabut tadi di eeprom programer, kemudian eeprom programer dicolok kelaptop.
Pertama-tama kuhapus isi ic eeprom, setelah itu firmware ku flash kedalam ic eeprom yang sudah dikosongkan tadi. Ic eeprom kembali kusolder pada mainboard tvnya dan saatnya ujicoba craaack... lampu led langsung hijau dan beberapa detik kemudian gambar semut langsung nongol alhamdulillah ternyata berhasil sob

Jadi intinya siapkan dulu firmware aslinya, kosongkan atau hapus isi ic eepromnya kemudian isi atau flash menggunakan firmware yang sudah kita siapkan sebelumnya.
Demikian share kali ini semoga bermanfaat buat rekan-rekan. Tetap semangat

Active Speaker Polytron PAS 68 USB Problem & Suara Kecil Sebelah

Active speaker polytron Pas 68 XBR dengan keluhan usb problem dan suara kecil sebelah, kucolokkan usb ternyata usb terbaca tetapi beberapa detik kemudian read lagi dan begitu seterusnya.
Segera kubuka tutup belakang active speaker dan kuamati PCB ternyata dari fisik komponen yang rusak dan solderan pun tidak ada yang retak. Karena port USB menggunakan tegangan 5V kuukur tegangan output IC regulator IC503 = L7805 awalnya tegangan normal 5V lama-lama makin drop sehingga USB read kembali, kuganti IC L7805 dan saatnya uji coba craaackkk..... usb pun dapat berfungsi normal kuukur tegangan  sudah stabil di 5V.

Kubandingkan suara antara speaker kiri dan kanan kok searanya kecil sebelah ya? wah dapat bonusan thr ini hehehehe....
Ukur sana ukur sini ternyata ternyata ada 1 elco yang sudah molor nilainya yaitu C604 seharusnya 100uf terukur hanya 53uf

 Berikut letak komponennya

Demikian share kali ini semoga bermanfaat buat rekan-rekan sekalian. Tetap semangat dalam menjalankan ibadah puasa

TV Polytron U-Slim PS52UV25EM susah start & garis-garis halus di atas layar

Setelah berbuka puasa datang seorang teman membawa tv punya orang tuanya dengan merk polytron u-slim.
Langsung saja tv kucoba pencet tombol dipanel tidak ada reaksi begitu juga dari remote, chasing tv pun kubuka dan kubersihkan dari debu, tv ini menggunakan ic hbt-01-01g.
Dari pengalaman tv polytron yang menggunakan ic ini problem susah start biasamya dapat terselesaikan dengan mengganti C505=47uf/63v dengan elko yang nilainya lebih besar 100uf/100v

Setelah penggantian C505 tv pun kucoba cracckk... Gambarpun langsung nongol, tapi kok diatas layar ada garis-garis horizontalnya ya?

Kalau dilihat dari ciri-cirinya sepertinya ada problem dibagian vertikalnya. Kuperiksa komponen dibagian vertikal terutama dioda dan elconya, akhirnya didapati C408= 100uf/50v sudah ngawur nilainya hanya terukur 53uf

Setelah penggantian elco tersebut saatnya uji coba craaaccckk... Gambarpun kembali normal. Untuk mempermudah berikut letak komponennya

Terima kasih ya allah dapat servisan cuma ganti elco lagi.
Demikian share kali ini semoga bermanfaat buat rekan-rekan sekalian. Tetap semangat

LCD Polytron tidak ada gambar suara normal

Menjelang berbuka puasa datang pasien membawa tv lcd polytron dengan keluhan suara ada tapi gambar gak nongol.

Langsung saja tv kucoba, eh... Ternyata benar cuma suara yang nongol, chasing belakangpun kubuka, tampak di pcb power supply ada 4 buah elco yang bunting hehehe..

Penggantian pemainpun dilakukan, 3 elco dengan nilai 680uf/25v dan yang 1nya lagi 470uf/25v.
Setelah elco terpasang, saatnya uji coba craaak... Gambar langsung nongol

Terima kasih ya allah dapat servisan cuma ganti elco.
Demikian share kali ini semoga bermanfaat buat rekan-rekan. Tetap semangat
