Perbaikan Tv Panasonic TC-21FJ10JS Led Indikator Menyala Sekejap Kemudian Padam

Dapat lemparan dari tuser sebelah, sudah 2 minggu tv ini ku obok-obok tapi belum juga ketemu penyebabnya tv tabung merk panasonic dengan type Tc-21fj10js dimana problemnya ketika pertama start led indikator menyala hijau kemudian padam, jika tegangan B+ diukur dengan multitester ketika led indikator menyala terukur normal sekitar 140V kemudian berangsur turun hingga 0V jika diukur pin elco besar masih menyipan muatan menandakan regulator belum bekerja. Tv ini menggunakan Ic zig-zag VCT 49X3F Kucoba melumpuhkan proteksinya hasil nihil, kuputus jalur B+ keflyback dan kuganti Elco B+ nya hasil nihil, kucoba mengganti Ic regulator STR hasil juga nihil, kemudian kucoba lagi mengganti opto dan Ic Se140 juga tidak membuahkan hasil. hmmmm......
Akhirnya kufokuskan pemeriksaan pada semua komponen resistor,elco,dioda capasitor diarea primer regulator akhirnya ketemu 1 buah resistor yang putus yaitu R854 dengan nilai 47ohm/2watt, jika dilihat fisiknya tidak mencurigakan sama sekali kalau resistor itu putus. Setelah penggantian resistor R854 dengan yang baru dan menyambung kembali jalur B+ keflybacknya saatnya uji coba craaakkk.... led indikator dapat menyala hijau tidak lama kemudian rasterpun nongol, ukur pin B+ alhamdulillah normal 140V. Alhamdulillah akhirnya setelah 2 minggu tv bisa hidup lagi.

Untuk mempermudah berikut letak komponen yang kuganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Perbaikan Tv Led Toshiba 32P2300VJ Gambar Berbayang / Dobel Vertikal & Goyang

Beberapa hari yang lalu datang teman sekantor membawa tv led merk Toshiba type 32P2300VJ dengan keluhan gambarnya berbayang, saat kucoba tv ini tampak pada layarnya warna yang berubah-ubah kadang biru terkadang merah dan juga hijau, kutancapkan kabel antena gambarnya berbayang / double vertikal dan gambar goyang-goyang kira-kira seperti ini gambarnya

Jika dilihat dari ciri-cirinya layar tv rusak pada salah satu rownya, langsung saja kubuka chasing tv ini dari pengamatan tidak ada komponen yang rusak baik diboard power supply maupun main boardnya. kuukur tegangan pada panelnya terukur 12V, cek tegangan dirow kiri dan kanan pada tcon ternyata tegangan normal saja tidak ada tegangan yang goyang-goyang, hmmmm...... positif layarnya yang rusak. Untuk problem seperti ini yang biasa kulakukan adalah memotong jalur salah satu row pada tcon kelayarnya atau istilah tusernya sunat panel he..he..he..
Langsung saja kuambil perlengkapan sunat panelku seperti pisau cutter yang baru lampu penerangan dan kaca pembesar, sebelumnya kulepas daluhu kabel flexible lvds yang nempel dicb tcon kemudian kukerik terlebih dahulu jalur yang akan disunat/dipotong hingga tampak lapisan tembaga pada pcb tconnya, kemudian kubersihkan pcbnya dengan tiner agar mudah menyambungnya jika salah potong, setelah bersih potong jalur 1 kali tarikan dengan pisau cutter ingat... cukup satu kali tarikan saja biar mudah nyambungnya jika salah potong. untuk tv yang kukerjakan saat ini ada 11 jalur yang kupotong yaitu pada bagian row kirinya. Setelah jalur dipotong kupasang kembali kabel lvdsnya dan saatnya uji coba craaakkk..... tampilah gambar semut jika diamati osd sudah tidak berbayang lagi kutancapkan kabel antena alhamdulillah berhasil dengan 1 kali potong gambarnya sudah normal tidak double dan berbayang lagi.

Perlu saya sampaikan, cara ini dilakukan oleh orang yang berpengalaman karena jika salah potong akibatnya gambarnya malah hilang dan jalur yang dipotong kira-kira sebesar rambut jadi saran saya serahkan pada ahlinya tapi kalau teman-teman mau mencobanya sendiri silahkan resiko ditanggung masing-masing. Untuk mempermudah berikut jalur yang dipotong

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Memperbaiki Tv LCD LG 32LK310-TA Mati Total

Beberapa hari lalu datang kostumer mengantar tv lcd bermerk LG type 32LK310-TA dengan keluhan mati total.
Langsung saja kubuka chasing tv ini, setelah chasing tv terbuka pengamatan langsung tertuju ke board power supply nya, dimana tampak pada power supply ada 1 buah elco C253= 1000uf/25V yang bunting pada bagian atasnya dan 1 buah Ic IC500 yang pecah pada bodynya, saya tidak tau berapa nomer part ic ini karena pecahan ic ini tidak saya temukan.
Setelah browsing dan tanya mbah google akhir dapat juga nomer part ic ini yaitu ICE3BR4765JZ sempat berburu ic ini dikotaku tetapi tidak dapat juga. Akhirnya kuputuskan menggunakan gacun 5 kabel, sebelum mulai memasang gacunnya kuukur terlebih dahulu komponen yang berhubungan dengan IC500 tadi ternyata didapati sekring F501= 3.5A dalam keadaan putus, R504 2,2ohm juga dalam keadaan putus dan zener ZD501 = 16v dalam keadaan short. Dari hasil pengecekan berikut gambar komponen yang rusak dan akan diganti

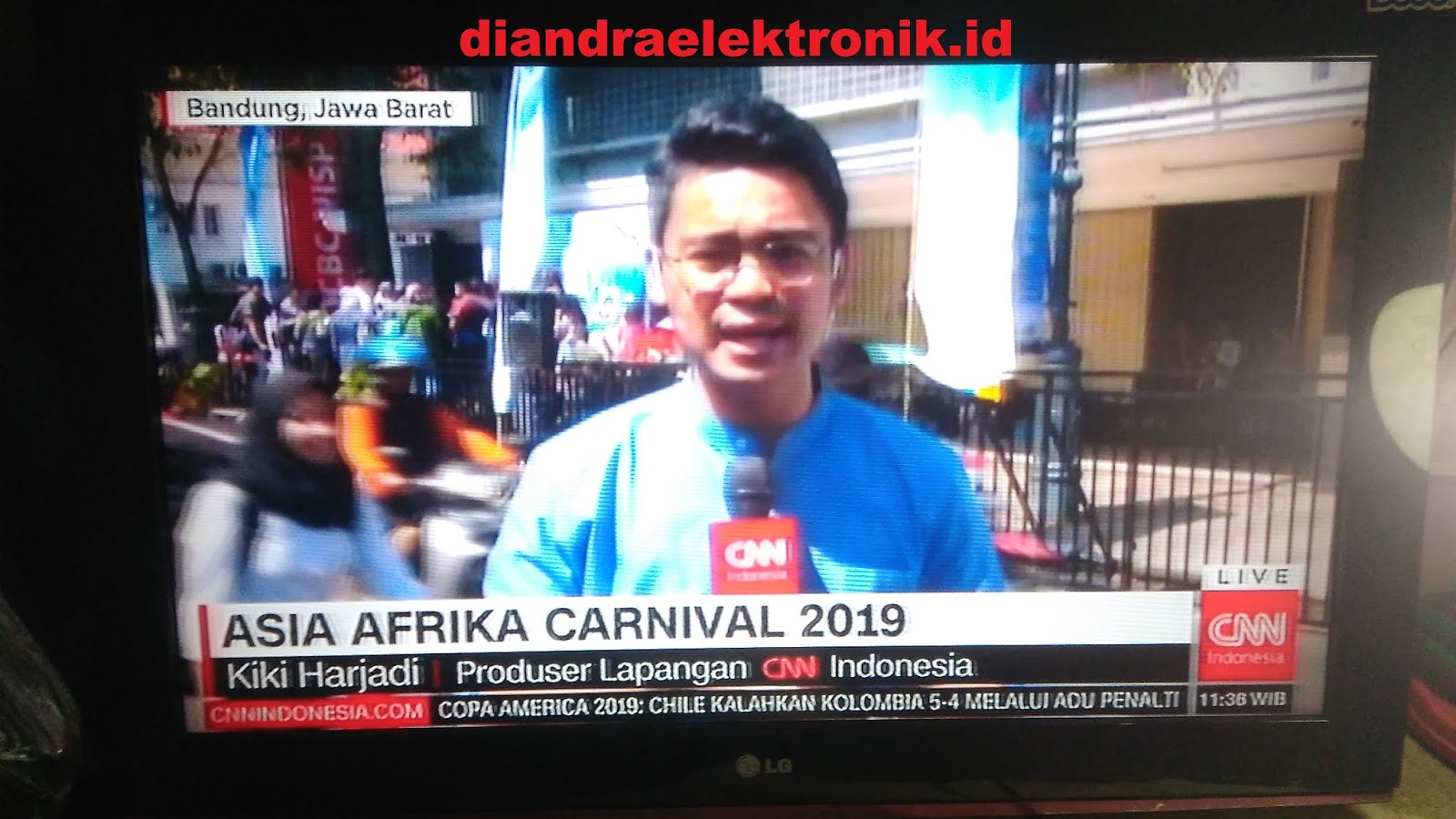

Penggantian pemainpun dilakukan seperti F501,C253, R504 dan ZD501, untuk IC500 kuganti dengan menggunakan gacun 5 kabel untuk cara pemasangan gacun bisa dilihat disini. Setelah gacun terpasang untuk mencegah hal-hal yang tidak diinginkan kulepas terlebih dahulu soket kemainboard dan saatnya ujicoba craaakkk.....  tegangan standby terukur 3.5v itu berarti normal, kuberi tegangan 3.5V pin PS_on melalui resistor 100ohm ternyata tegangan 12V & 24V juga bisa hadir, kuberi tegangan pin BL_on melalui resistor 100ohm ternyata backlight dapat menyala dengan normal. Dari percobaan diatas maka kusimpulkan bahwa power supply ini siap digunakan. Langsung saja kupasang soket ke mainboardnya dan kembali saatnya uji coba craaakk.... lampu led indikator menyala merah kutekan tombol power dipanel tv lampu led indikator berubah menjadi biru dan tidak lama kemudian tampil lah gambar dilayarnya

Berikut foto pemasangan gacunnya
