Beberapa Koleksi Skema TV Tabung Panasonic

Berikut saya share beberapa skema tv merk Panasonic barang kali rekan rekan ada yang membutuhkan silahkan didownload gratis.. tis..tis...

Chassis GL1 Tv ini menggunakan micom TDA12140

Chassis GP41 menggunakan IC single zig-zag C5AA00000215 atau VCT49X3F Micronas,IC vertikal AN1552A , FBT ZTFP12506A untuk 14" dan FBT ZTFP12504A untuk 20"

Chassis GP41Z menggunakan IC single zig-zag C5AA00000215 atau VCT49X3F Micronas, Biasanya digunakan Tv 21" dan 29"

Chassis MX 1A Tv ini menggunakan MN152810TTC3, Chroma AN5606K, Vertikal LA7837,HOR D1555, Regulator STRS6307, FBT TLF15562 dan Audio AN5071

Chassis MX 2 Tv ini menggunakan MN152810TTZ, Chroma AN5607K, Vertikal TA8403, HOR D1555,  Regulator STR S6707, FBT TLF15562 & Audio AN7169

Chassis MX 2A Tv ini menggunakan MN152810TZN, Chroma AN5607K, Vertikal LA7833S, HOR D1556 , FBT TLF14470F & Audio AN7169

Chassis MX 3 Tv ini menggunakan MN152811TZX, Chroma AN5192K-A, Vertikal LA7837, HOR D2499, FBT TLF15644F1 & Audio AN5210

Chassis MX 3C Tv ini menggunakan MN152811TZX, Chroma AN5192K-A, Vertikal LA7837, HOR D1555, FBT TLF15644F & Audio AN5270

Chassis MX5 Tv ini menggunakan MN1871681TA, Chroma M52770ASP, Vertikal LA7840, HOR D2499 & Audio LA4289N

Chassis MX5 Tv ini menggunakan MN1873284TM, Chroma M52770ASP, Vertikal LA7840 & Audio AN7124

Chassis MX5Z Tv ini menggunakan Ic Single Micom TDA9381PS, Regulator STR W6654. Vertikal AN5539

Tv Toshiba Bomba 20N3XE gambar hanya 1 garis horizontal

Pada saat kuterima awalnya tv ini mati total, setelah chasing kubuka cek tegangan disekring ternyata 0V, cek tegangan diinput saklar tegangan 220Vac ada, artinya saklar sudah rusak, singkat cerita setelah penggantian saklar saatnya uji coba craaakkk... lampu indikator sudah dapat menyala tapi raster dilayar tampak hanya garis horizontal saja, oww... paling cuma ic vertikal yang rusak fikirku.

Tv ini menggunakan ic vertikal TA8403A tampak 1 elco C305 tidak jauh dari ic vertikal agak bocor, ditandai dengan bekas cairan yang menempel pada PCBnya.

Singkat cerita setelah penggantian ic vertikal TA8403A dan elco C305=1uf/50V saatnya ujicoba craaakk... ternyata belum ada perubahan, kuurut jalur + elco C305 dan kuukur dengan multitester ternyata jalur ada yang putus, jika bagian atas PCB diterawang dengan lampu tampaklah jalur yang putus menuju ke pin 23 IC TB1231CN, kemungkinan putusnya jalur akibat bocornya elco C305 tadi sehingga jalur pcb panas.

Setelah tau letak jalur yang putus kugunakan seutas kabel untuk menjumper/menyambung jalur yang putus tadi

setelah kabel jumper terpasang saatnya uji coba craaakkk..... alhamdulillah raster sudah terbuka full dan kucolok kabel antena gambarpun dapat tampil dengan sempurna.

Demikian share kali ini semoga bermanfaat. Mohon bantuannya untuk klik iklan yang ada diwebsite ini agar saya selalu bisa menulis dan berbagi pengalaman diwebsite ini. Yang kutulis adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Tv Sharp 21DXS288MR Mati Protek Gara-gara Petir

Beberapa waktu yang lalu kedatangan teman dari kampung pegat bukur membawa TV Sharp 21DXS288MR infonya habis kesambar petir langsung tidak bisa start, langsung saja kucoba tv ini, pertama on seolah-olah bisa start tetapi kembali standby kembali dion lewat remote dan tombol panel tv tetap tidak respon. dari pengamatan tidak ada fisik komponen yang mencurigakan tetapi jika diamati bagian bawah PCB nampak ada jalur PCB yang terbakar tepatnya dipin 2 IC703 SE125 segera kusambung jalur pcb yang terbakar menggunakan seutas kabel dan melepas dahulu Tr HOT nya buat jaga-jaga. saatnya uji coba sembari mengukur tegangan B+ nya craacckk... tegangan B+ terukur 140V wooww... seharusnya 125V sepertinya Ic SE125 sudah error, penggantian pemainpun dilakukan SE125 diganti baru sekalian optocouplernya IC702 Pc817. setelah komponen terpasang saatnya uji coba sembari mengukur tegangan B+ craaakk...  tegangan B+ sudah normal terukur 125V tetapi tv tetap belum bisa start. kulumpuhkan satu-persatu titik proteknya tetapi belum membuahkan hasil, dari pengukuran ada yang janggal di dioda zener D503 terukur short, zener kucabut dari pcb dan kuukur ulang ternyata zener masih sehat aja, kucabut Ic vertikal IC501 LA78041 dan kuukur jalur yang short tadi ternyata masih short hmmmm.... sepertinya IC micom IC801 IXC844WJ yang short, kecurigaanku benar setelah kutelusuri jalur dari zener D503 tadi ternyata terhubung ke pin 83 IC ixc844wj dan benar pin tersebut terukur short dengan gnd. sempat kesulitan mencari ic ixc844wj akhirnya kuputuskan menggunakan ic ixd067wj yang kubeli secara online kebetulan jika dilihat data pinnya sama persis.
Singkat cerita setelah menunggu 5 hari lamanya akhirnya datang juga ic ixd067wj yang kupesan, pertama-tama kulepas ic yang lama yaitu ixc844wj menggunakan blower

kemudian kubersihkan bekas solderannya, setelah bersih kupasang ic yang baru menggunakan solder biasa, karena kecil dan rapatnya kaki pinnya akhirnya kurang lebih 1 jam lamanya terpasang juga ic ini ke pcbnya hehehe...

Setelah ic baru terpasang saatnya uji coba craaakk....  alhamdulillah sudah tidak protek lagi cuma jika diamati pada layar bagian kanan ada lengkungan hitamnya sedikit seperti gambar dibawah

Coba setting dari service mode tidak ada perubahan, akhirnya kutambah capasitor 10nf/2kv dipin capasitor C618 secara paralel

alhamdulillah gambar dapat tampil dengan sempurna.

Demikian share kali ini semoga bermanfaat buat rekan-rekan sekalian, yang saya tulis merupakan pengalaman pribadi bukan copas dari website lain. ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat

Memperbaiki TV Led Samsung Mati Total

Pada kesempatan ini datang rekan seprofesi membawa tv led merk samsung model UA32EH5000M dengan keluhan mati total.
Langsung saja chasing tv kubuka, karena keluhan mati total maka pemeriksaan langsung mengarah ke PSU boardnya, cek dioda sisir masih bagus,  cek mosfet juga masih ok langsung tancap steker tv kelistrik craaakk... ukur tegangan dielco besar ternyata normal, ukur tegangan 100v ternyata drop, 13v dan 5v juga drop, steker langsung kucabut sepertinya ada salah satu tegangan yang short disekunder smpsnya. satu persatu kuukur dioda diarea sekunder smpsnya, dari hasil pengukuran ternyata ada 1 dioda yang short yakni DM851 dibodynya tertulis FR307 dioda ini sebagai sumber tegangan 100v menuju mosfet led backligh karena tidak punya dioda yang sama maka kuputuskan mengganti dengan dioda 3A yakni 1N5408, setelah dioda terpasang saatnya ujicoba craaakkkk... lampu backligh menyala dan gambar semut langsung nongol,  colok kabel antena gambarpun bisa tampil dengan sempurna, tes sekitar 1 menit tiba-tiba tv kembali mati total, ck.. ck.. ck... kembali kuukur dioda yang kuganti ternyata jebol lagi. mungkin dioda kurang kuat fikirku, kembali kuganti dioda menggunakan dioda dumper tr horizontal milik tv tabung craaak.... lampu backligh kembali menyala sambil meraba dioda yang baru kuganti kok panasnya berlebihan ya. mungkin diodanya gak cocok juga fikirku, akhirnya cari datasheet dioda FR307 dimbah google ternyata FR307 type dioda fast recovery rectifier 3ampere 1000volt, cari-cari stock dioda yang kumiliki, akhirnya pilihan jatuh pada dioda BY299 fast recovery rectifier 2ampere 800volt, kalau dilihat ampere dan voltnya lebih kecil, tapi gak apalah... gak ada salahnya dicoba.

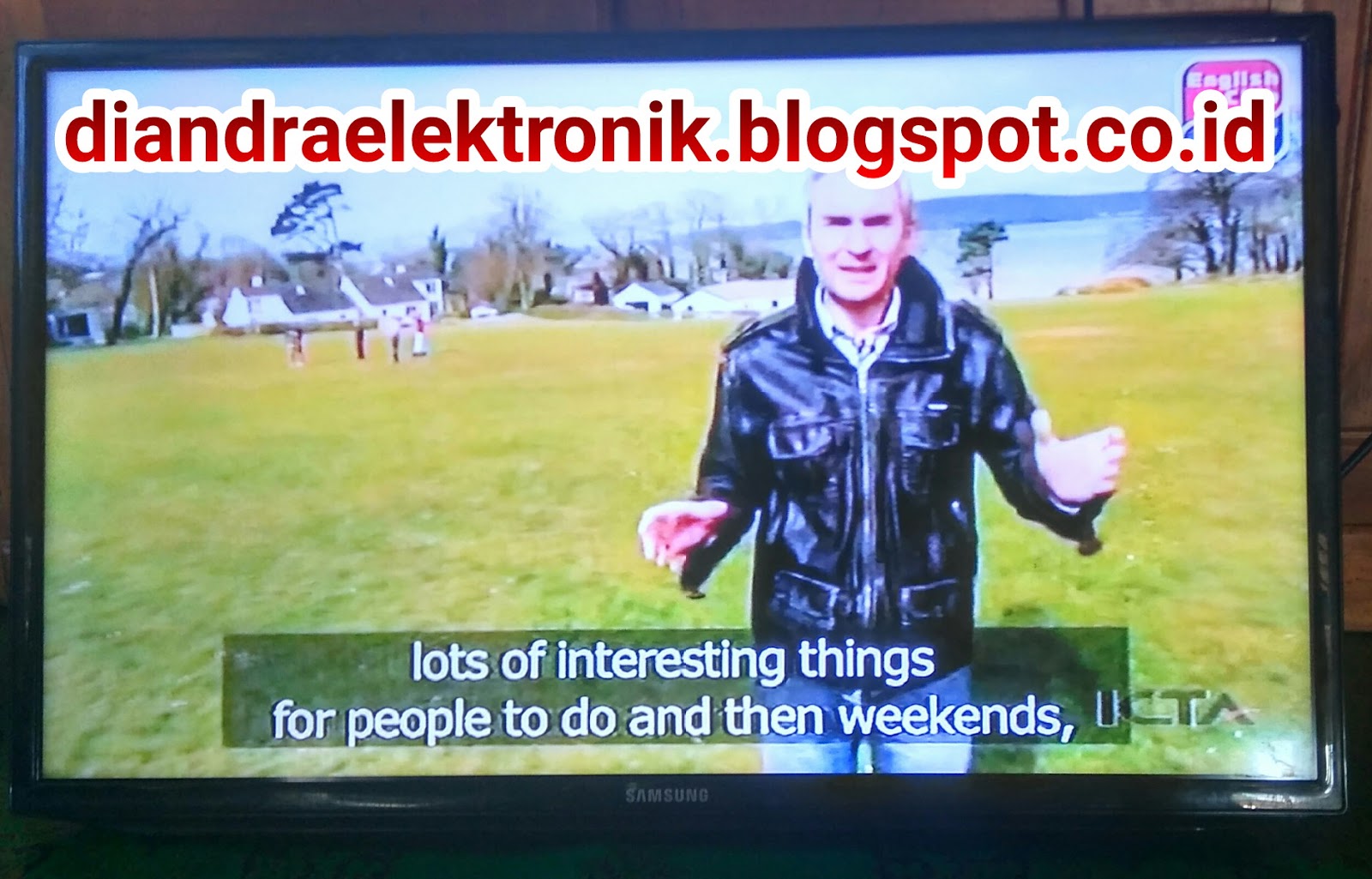

setelah dioda terpasang saatnya uji coba craaakkkk.... lampu backlight menyala, kucolok kabel antena gambarpun tampil dengan sempurna. kuraba dioda yang kuganti ternyata adem-adem aja. tes 1jam masih adem, 2jam hingga 6jam ternyata tetap adem hehehe....
Alhamdulillah ya allah akhirnya jadi juga

Untuk mempermudah berikut letak dioda yang diganti

Demikian share kali ini semoga bermanfaat, yang kutulis adalah pengalaman pribadi bukan copas. ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya.
Pembaca sekalian Untuk tambahan biaya sewa domain mohon dibantu dengan klik iklan yang ada diwebsite ini demi kelanjutan website ini. terima kasih
Tetap semangat

Tv LG Pearl Black Matot & Transistor Horizontal C6090 Jebol Terus

kali ini kedatangan tv merk LG pearl black type 21FU3RL dengan keluhan mati total, langsung saja kucoba dengan mencolok stekernya kelistrik ternyata tidak ada tanda-tanda kehidupan led indikatornya pun padam. kubuka chasingnya,  karena kasusnya mati total dalam keadaan off kuukur tegangan dipin elco 400v ternyata elco masih menyimpan tegangan artinya ic regulator tidak bekerja, tv ini menggunakan ic regulator STRW6754.
Yakin ic STRnya yang rusak akhirnya ic tersebut langsung kuganti kebetulan masih ada stock.

sebelum dites kuukur transistor horizontalnya Q402 dengan seri C6090 ternyata masih baik.
Saatnya uji coba craaak.... Mcb milik PLN langsung turun. kuukur pin elco 400v dengan skala ohm ternyata short, kucabut ic strw6754 dari pcb dan kembali kuukur kedua pin elco 400v ternyata sudah tidak short lagi, dari pengukuran diatas bisa dipastikan ic str6754nya jebol. tidak lupa kuukur transistor horizontalnya lagi ternyata short juga pantesan ic str langsung jebol. kuganti tr horizontal dengan yang baru craaaakkk...  yah... jebol lagi, sebelum mengganti tr horizontal C6090 dengan yang baru kuukur terlebih dahulu capasitor tegangan tinggi yang ada dipin colector tr horizontal yaitu C414 dengan nilai 18nf 2000v, dari pengalaman jika capasitor ini rusak maka tr horizontal langsung jebol dalam sekejap,  ganti lagi jebol lagi walaupun sudah menggunakan tr yang ori. Ternyata dugaanku benar capasitor sudah menurun kapasitannya yang harusnya 18nf. ck.. ck.. ck...

Akhirnya kuganti kembali ic strw6754 dengan yang baru begitu juga tr C6090 dan capasitor 18nf nya, setelah komponen terpasang saatnya uji coba craaakkk.... gambar semut langsung nongol colok kabel antena gambarpun dapat tampil dengan sempurna

Untuk mempermudah berikut letak komponen yang diganti

Demikian share kali ini semoga bermanfaat buat rekan-rekan jika ada yang kurang jelas bisa diisi dikolom komentar. yang saya tulis adalah pengalaman pribadi bukan copas, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat
