Tv Sharp Batique 21" Standby / Gagal Start

Sekian lama tidak posting karena kesibukan dikantor dan usaha service dirumah maka pada kesempatan ini saya ingin kembali berbagi pengalaman.
Beberapa hari lalu kedatangan TV sharp Batique 21" dengan keluhan hanya standby.
Langsung saja kucoba tv ini, kucolok steker tv dan pencet tombol on craakkk.... kemudian kembali standby kupencet tombol power diremote dan CH+ dipanel tv juga tidak ngefek, pertama on sepertinya flyback sempat nyembur kemudian stanby protek. chasing tv pun kubuka dan seperti biasa kubersihkan dahulu pcb dari debu, tenyata tv ini menggunakan chasis GA-10S pengamatan awal fisik komponen tidak ada yang mencurigakan,kubalik pcb tidak tampak ada solderan yang retak, mesti diukur-ukur dulu ini fikirku
Kuukur tegangan B+ tv ini ternyata normal 125V begitu juga dengan tegangan 12V nya, Kuukur transistor Q755 & Q1000 komponen yang sering rusak pada model chasis ini ternyata normal, kecurigaan awal ic vertikal IC501 yang rusak dengan no LA78040 karena salah satu proteksi tv ini disampling dari Ic vertikal dan setelah penggantian ic vertikal saatnya uji coba craaakk.... terdengar suara semburan flyback kemudian ada suara derik dan standby hhmmmm... kucari sumber derik tersebut ternyata berasal dari flyback BSC25-0232K sepertinya ada komponen yang short diarea secunder trafo flyback, kembali kulakukan pengukuran diarea sekunder flyback ketika pertama flyback nyembur, teg video terukur 56V nah... sepertinya ini sumber masalahnya, kucek dioda D606 ternyata normal cek elco C604 dengan smart testerku ternyata normal juga hmmm... kembali kulanjutkan pencarian komponen yang short pada tv ini cek dioda D611 terukur normal, cek dioda D610 terukur setengah short nah... sepertinya ini biangnya dioda dibodinya tertulis RH4F yang merupakan dioda dumper horizontalnya terukur setengah short, ck....ck....ck....ck...
Karena tidak punya dioda yang sama persis maka kuganti dengan dioda DTV1500 dari fisiknya jauh beda dengan dioda biasa karena mirip transistor hanya saja jumlah kakinya cuma 2. Setelah dioda D610 diganti baru saatnya uji coba crrraaakkk...... beberapa detik kemudian gambar semutpun tampil dilayarnya dan kutancapkan kabel antenanya alhamdulillah gambar dapat tampil dengan sempurna.

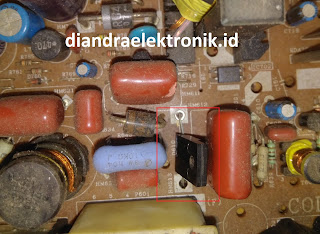

Untuk mempermudah berikut letak komponen yang diganti

Demikian share kali ini semoga bermanfaat. Semua yang terposting diblog ini adalah pengalaman pribadi, ciri kerusakan boleh sama tetapi belum tentu sama letak kerusakannya. tetap semangat
