TV LG Ultra Slim 21SD2RD-T4 Mati Standby

Kali ini datang tv merk LG chassis CW81B dengan keluhan mati standby. langsung saja tv kucoba, ternyata benar sepertinya tv akan hidup kemudian standby lagi, pencet tombol power crrraaakkk standby lagi.
Untuk mencari sumber masalahnya ku nonaktifkan terlebih dahulu sistem proteksinya yaitu dengan mencabut transistor Q16 C5343.

Setelah sistem proteksi dilumpuhkan tv pun kuhidupkan craaakk.... pada layar tampil garis horizontal saja ternyata problem dibagian vertikalnya. kuukur output ic vertikal IC301 LA78141 pin 5 terukur 0V, oalah... sepertinya ic vertikal sudah rusak. penggantian pemain pun dilakukan.

Setelah penggantian ic vertikal saatnya uji coba craaakkk.... loh... kok gak ngaruh pada layar masih tampil garis horizontal pin 5 IC301 masih terukur 0V apanya lagi ya?

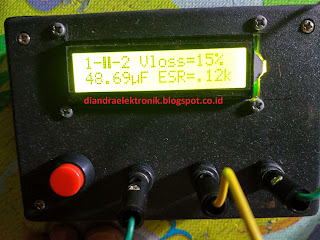

Mesti ukur-ukur dulu ini, ukur vcc ic vertikal pin 2 = 27V ok, ukur input ic vertikal pin 1 = 2.5V ok, semua tegangan input ic vertikal ok apanya lagi ya? ukur d302 ok. kuukur C307 100uf/35 ternyata hanya terukur 48uf saja, ternyata ini biangnya.

Setelah penggantian C307 saatnya uji coba craaakkk.... ternyata tidak ngaruh juga ck..ck..ck...

Akhirnya untuk kedua kalinya kucoba mengganti ic vertikalnya lagi dengan yang baru craaakk.... layar langsung terbuka dan kembali kupasang transistor proteksi Q16nya tv dapat menyala dengan normal.

Sepertinya akibat C307 kering begitu start ic vertikalnya langsung putus.
Buat rekan-rekan sebelum mengganti ic vertikal ada baiknya elco yang berhubungan dengan ic vertikal turut diganti juga, supaya tidak seperti saya 2x ganti ic vertikal hehehehe....

Demikian share kali ini. tetap semangat
