TV Led LG 32LB550A Blank Putih Kemudian Meredup Suara Normal

Kali ini tv led merk LG tipe 32LB550A datang kemeja kerjaku kata yang punya gambar gelap suara normal.
Langsung saja tv kucoba ketika pertama hidup tampilan layar blank putih polos beberapa detik kemudian makin meredup, jika diamati gambar tampil remang-remang tetapi seperti slow motion, led backligh tampak menyala normal.

Langsung saja chasing tv kubuka, dari pengamatan kondisi fisik komponen tidak ada yang rusak, cek tegangan output regulator regulator terukur normal, cek tegangan output backligh terukur normal dan cek tegangan tcon juga terukur normal. hmmm... apanya lagi ya.
Karena semua tegangan pada tv terukur normal kecurigaan tertuju pada panel layarnya. Panel layar menggunakan heesung HC320DXN

Bongkar panel layarnya ternyata ada kupingan dibagian sampingnya. Ukur pin vgh dikupingan ternyata 0V padahal tegangan pin VGH dipanel tcon terukur 24V, hmmmm... mulai jelas problemnya nih.. jalur pin VGH tcon ke panel layar sepertinya terputus. Kuambil kawat spull bekas dinamo dvd untuk menjumper pin VGH tcon ke pin VGH dikupingan panel layar, Berikut cara jumper yang kulakukan.

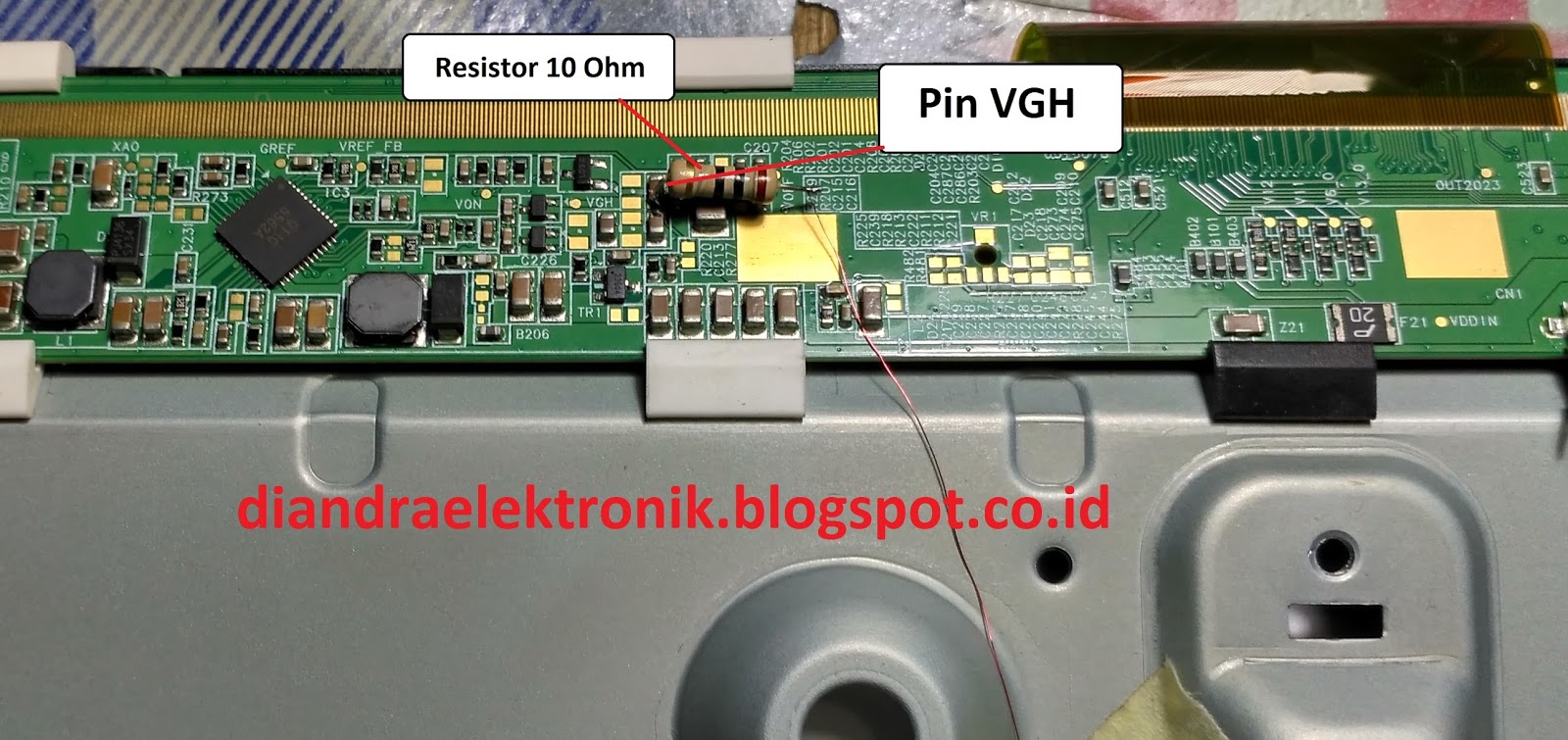

Pasang resistor 10ohm pada pin VGH tcon buat pengaman dan ujung satunya ke kawat spull bekas dvd

Kemudian ujung kawat spull satunya lagi kusolder dipin VGH pada kupingan panel layar

Sehingga tampak seperti ini sob..

Setelah jumper terpasang seperti diatas saatnya uji coba craaaakkkk.... gambar semut langsung nongol. kucolok kabel antena gambar langsung tampil dengan sempurna.

Semua yang saya tulis murni dari pengalaman pribadi, keluhan dan ciri-ciri kerusakan boleh sama tetapi belum tentu sama sumber masalah dan letak kerusakannya. Demikian share kali ini semoga bermanfaat. tetap semangat

TV LCD Sharp LC-32M400M-BK Mati Total

Pulang kerja datang tetangga membawa tv lcd sharp type LC-32M400M-BK kata yang empunya mati total setelah petir. Langsung saja tv kunyalakan ternyata lampu led indikator padam alias mati total alias matot hehehe...

Chasing pun kubuka pengukuran kondisi komponen langsung fokus keboard power supply cek fuse ok, cek dioda ok, cek mosfet k4013 dan k10a60d ok juga. apanya lagi ya??
Kutancapkan steker tv dan pengukuran tegangan pun kulakukan, pertama tama kuukur tegangan di kaki C615 terbaca normal, ukur tegangan output pin 12.5V = 0V, pin ps_on= 0V, pin error = 0V juga, kesimpulan dari hasil pengukuran sepertinya power supply belum bekerja.
Kuamati komponen dibagian bawah board power supply tidak ada yang gosong. hhhhmmm....
Karena tidak punya skemanya akhirnya coba cari datasheet IC smd yang menempel dibagian bawah board power supply ke mbah google, IC 6754MR dari datasheet ternyata ic ini berfungsi sebagai PMW controler SMPS, pada pin 4 yang merupakan pin HV seharusnya ada tegangan sekitar 100V. ternyata kuukur tegangan dipin 4 terbaca 0V, ukur tegangan pin anoda dioda D501 ada tegangan.
Sepertinya IC 6754MR yang bermasalah sehingga tegangan pin 4= 0V, dengan penuh keyakinan akhirnya kuganti IC 6754MR dengan yang baru. Agar tidak terjadi hal-hal yang tidak diinginkan semua konektor yang menempel di board power supply kulepas kecuali yang kesumber listrik (kalau gak dipasang gimana ngetesnya) hehehe.., begitu colok ukur tegangan pin 4 IC501 ada tegangan 98V, ukur tegangan pin 12.5V ada tegangan sekitar 8V. Dengan penuh rasa percaya diri akhirnya kuhubungkan semua konektor ke board power supply dan saatnya uji coba craaaakkkk.... led merah langsung menyala, tekan tombol power diremote lampu led langsung berubah hijau tidak lama kemudian tampil gambar semut hehehehe.....

Ternyata benar perkiraanku IC 6754MR nya yang rusak. Untuk mempermudah berikut letak ICnya

Semua yang saya tulis murni dari pengalaman pribadi, keluhan dan ciri-ciri kerusakan boleh sama tetapi belum tentu sama sumber masalah dan letak kerusakannya. Demikian share kali ini semoga bermanfaat. tetap semangat

Tv Sharp IX3368 Protek standby

Kali ini datang pasien membawa tv sharp jadul dengan keluhan tidak bisa start, begitu kucoba tenyata benar led menyala hijau kemudian kembali kemerah, tekan tombol power tetap tidak respon.
Chasing pun kubuka tv ini menggunakan IC program TDA9381/IX3368, Reg STRF6654,FBT F0194,Vertikal TDA8357 untuk TR HOT gak sempat catat hehehe...

Pertama-tama ukur tegangan B+ normal 115V, tegangan 16V terukur normal, tegangan 5V terukur normal dan tegangan 3.3V terukur drop nah ini biangnya supply tegangan ic program yang problem.
Kecurigaan langsung tertuju pada elco yang ada dipin output regulator 3.3V nya IC751 48M033F yaitu C752 dengan nilai 100uf/6.3V

Karena tidak punya elco yang 6.3V akhirnya kuganti dengan elco 100uf/25V, setelah penggantian elco saatnya uji coba crrrraaaakkk...... lampu hijau langsung menyala dan tampil gambar semut dilayar colok antena gambarpun langsung nongol.
Alahamdulillah ya allah dapat servisan cuma ganti elco hehehehe...

Semua yang saya tulis murni dari pengalaman pribadi, keluhan dan ciri-ciri kerusakan boleh sama tetapi belum tentu sama sumber masalah dan letak kerusakannya. Demikian share kali ini semoga bermanfaat. tetap semangat
